绕线电机液态起动柜带PLC控制参考原理图
作者：兆复安点击： 次发布时间：2021-10-03
MWLS3型绕线电机液态起动柜适用于三相交流380V～10KV,额定功率45～10000KW的绕线式异步电动机的重载平滑起动。克服了老式起动器起动电流大、不能连续起动且起动困难、使用寿命短、维修频繁等缺点。广泛应用于石化、建材、矿山、冶金、制糖等行业的球磨机、风机、轧机、破碎机、撕裂机和水泵等绕线式电动机的重载起动。
MWLS3型绕线电机液态起动柜是在电机转子回路串入液体电阻，通过PLC控制液态起动柜传动电机控制液态起动柜极板自动无极地调整水电阻的阻值，使其由大变小最后为零，降低绕线电动机起动电流的同时提高其起动转矩，从而实现电动机无冲击的平滑起动。
MWLS3型绕线电机液态起动柜配PLC后性能特点
1、起动电流不大于1.3倍的额定电流，对电网无冲击。
2、可连续起动5-10次：对设备无机械应力冲击，可延长电机设备使用寿命。
3、对电网要求不高，可在低压下起动，不会产生谐波而影响电网。
4、通用性能好，可适用任何负载的绕线式电动机软起动，特别适用于重载起动。5、具有起动超时、超行程、超温等多种保护功能，可靠性高。
6、结构及操作简单，安装维护方便。
7、上位机对液态起动柜通讯监控更加方便可靠！
我公司MWLS3型绕线电机液态起动柜标配是配置西门子PLC作为控制液态起动柜智能CPU,用PLC表现在以下几个方面：
1）极高的可靠性。
2）极丰富的指令集。
3）易于掌握。
4）便捷的操作。
5）丰富的内置集成功能。
6） 实时特性。
7） 强劲的通讯能力。
8） 丰富的扩展模块。
液态起动柜起动信号，取的是对应的开关起动柜的“断路器合闸状态”，也就是说，当开关柜的断路器合闸以后，液态起动柜的PLC接收到信号后，就开始起动，如极板开始下移。当开关柜的断路器分闸以后，液态起动柜的PLC接收到信号后，就将短接接触器分断。

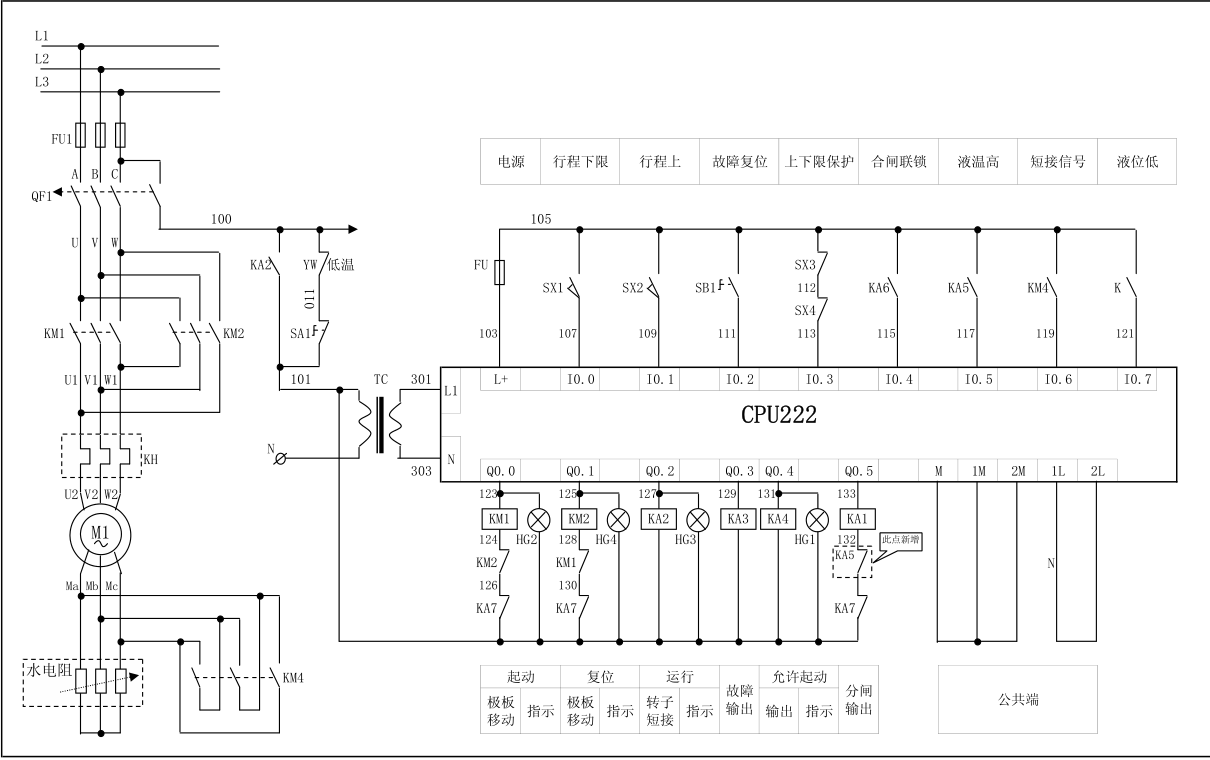

MWLS3型绕线电机液态起动柜带PLC控制参考原理图（1）

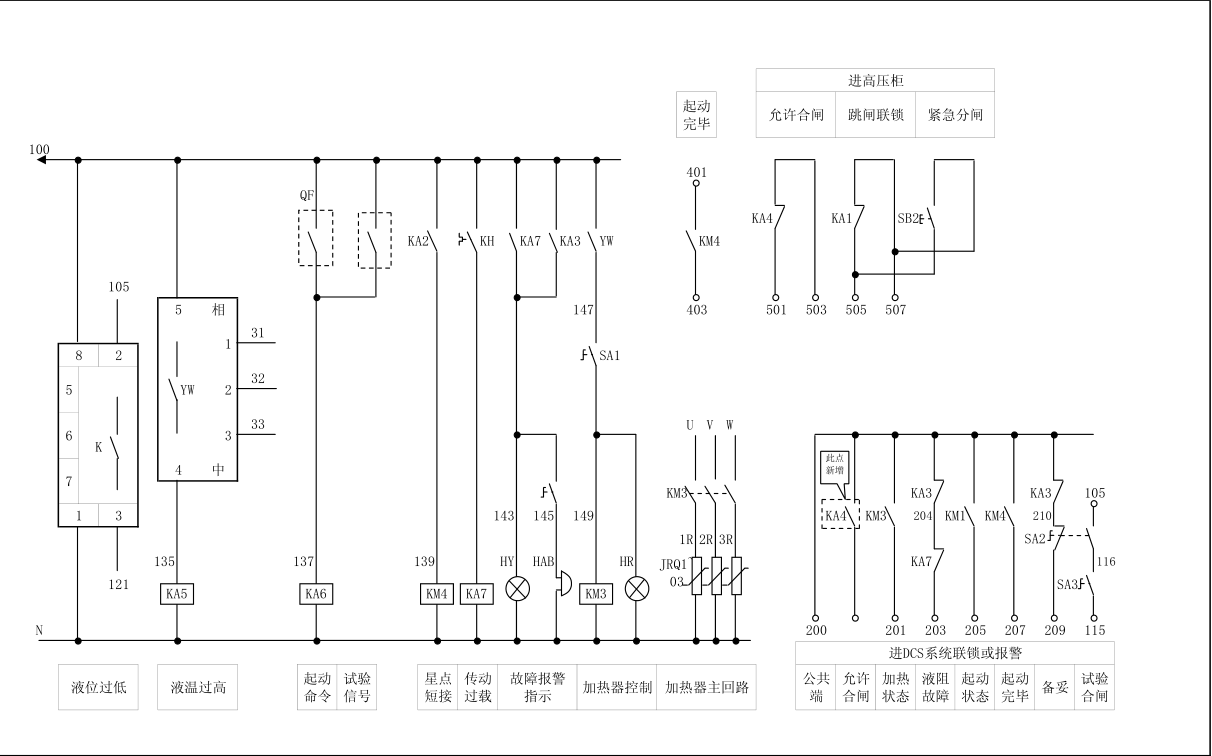

MWLS3型绕线电机液态起动柜带PLC控制参考原理图（2）

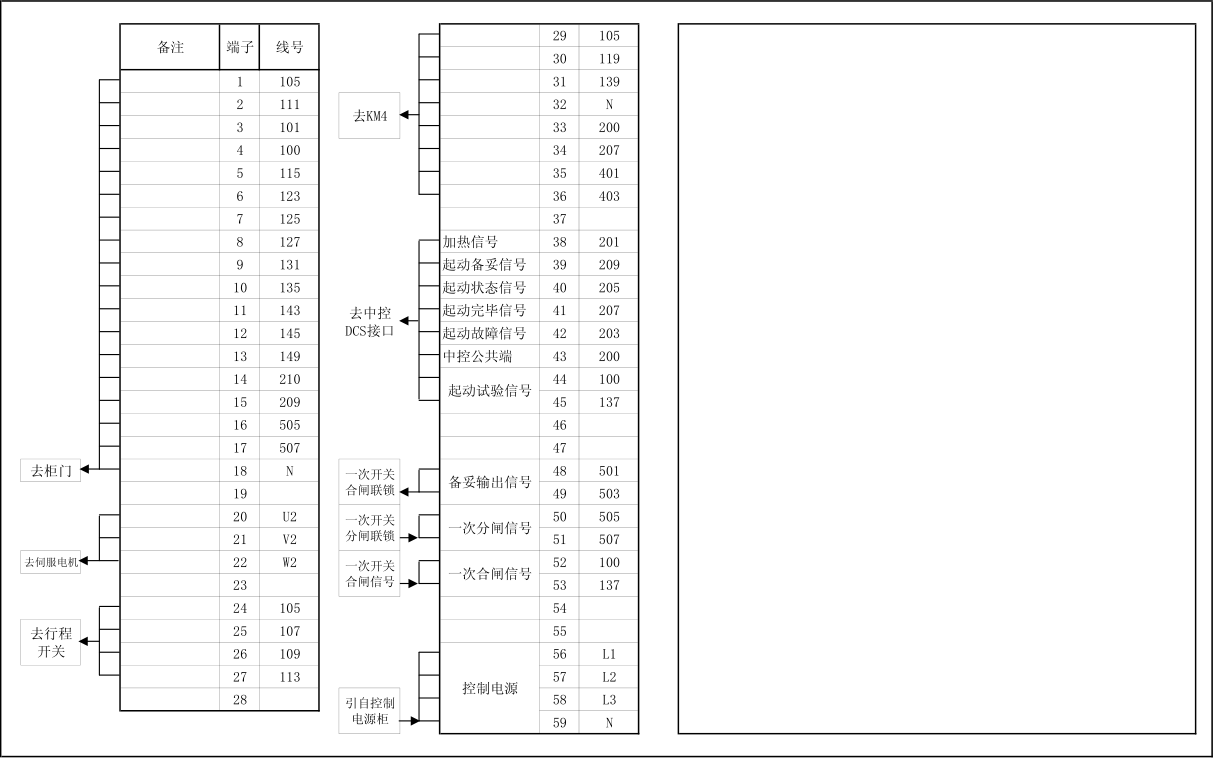

MWLS3型绕线电机液态起动柜带PLC控制参考原理图（1）
