MWLR系列绕线电动机节能液态调速柜

产品名称:MWLR系列绕线电动机节能液态调速柜

产品类型:调速类

浏览次数:

产品简介:MWLR系列绕线电动机液态调速柜(简称液阻调速柜)在绕线型异步电动机转子绕组回路中串入液态电阻器,通过改变液态电阻器的阻值,自动调整绕线型异步电动机的转速。

关于产品购买、技术维护等服务,欢迎致电!

电话:0710-2572368

传真:0710-2760018

QQ:2427967001

电话:18271228725@139.COM

产品介绍



一、概述MWLR系列绕线电动机节能液态调速柜

    MWLR系列绕线电动机节能液态调速柜(简称液阻调速柜)在绕线型异步电动机转子绕组回路中串入液态电阻器,通过改变液态电阻器的阻值,自动调整绕线型异步电动机(滑环电机)的转速。液阻调速柜也称水电阻调速柜、水阻调速柜,液体电阻调速柜,滑环电机调速柜等。
    MWLR系列绕线电动机节能液态调速柜适用于冶金、供热、建材、煤矿等工业领域的额定电压380V~12kV的大中型绕线式转子异步电动机所拖动的风机、泵类等设备的软起动与调速节能运行。亦适用于配合变负载特别是冲击性负载情况下电动机瞬间系统的过流保护,如冶金行业的轧机软起动和过钢时抑制浪涌电流的保护与运行。
    MWLR系列绕线电动机节能液态调速柜因接入绕线型异步电动机转子回路,与定子电压没有直接的联系,所以适用于不同电压等级的绕线型电动机。

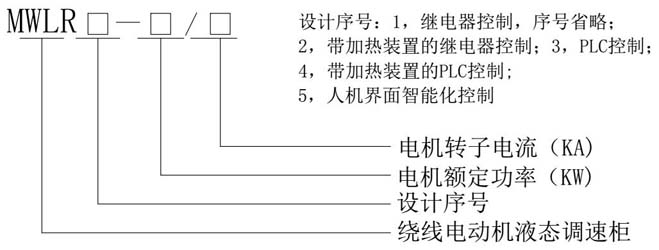

二、型号含义
MWLR系列绕线电动机节能液态调速柜型号含义

三、工作环境

1、环境温度:最高温度+40℃,最低温度0℃;
2、相对湿度:日平均不超过95%,月平均不超过90%(+20℃);
3、海拔高度:不超过2000m;
4、地面倾斜度:不超过50;
5、安装地点:无火灾、爆炸危险、化学腐蚀及剧烈振动;
6、注:若有特殊使用条件,请在订货时与我公司声明和协商。

四、技术参数

工作电源

三相四线380V/220V,32A,50Hz

起动起始电流

lq≤1.3le

调速比(T型)

风机、泵类负载2:1;推荐范围60%~90%

保护抑制冲击特性(B型)

轧机可根据实际工况而定,转差率S≤0.12

运行节电率

风机、泵类负载约30%以上

电液正常工作温度(℃)

0~70

防护等级

IP20,IP30(对防护等级有其他要求时可协商供货)

五、MWLR系列绕线电动机节能液态调速柜性能特点

1、可对大型绕线异步电动机进行无级调速,调速比可达2:1。
2、兼作电动机起动之用途,不必另外安装起动装置,而且具备液体电阻起动器起动电流小,起动平稳的优点;
3、节能显著:
   不同的风机调风方案其电动机电力消耗特性曲线如图1所示,在输出同样风量的情况下,转子回路串电阻比液力偶合器调速方式的电力消耗稍低。用调风门来调节风量的办法其电力消耗是最大的,如图1所示。
MWLR系列风机绕线电动机节能液态调速柜调速运行曲线

图1  风机电动机的电力消耗特性曲线
      曲线说明:
      1、风机转速不变,用阀门调风量 MWLR系列绕线电动机节能调速液阻柜
      2、液力偶合器调速调风量
      3、绕线电机用液体电阻调速器调速调风量
      4、交流电机调频或绕线电机串级调速调风量
      5、不计调速装置功率消耗,在不同风量下通风系统的功率计算值
      4、与变频调速、可控硅串级调速相比更经济可靠实用,维护简单;
      5、与液力偶合器相比,布置灵活,使用方便;
      6、因为风量与转速成正比,该调速器调节风量的线性度更好。

六、订货须知

1.电动机型号、额定定子电流、额定定子电压、额定功率、额定转子电流、转子开路电压、额定转速;对于B型(保护抑制冲击)应提供设计电阻参数,或要求的转差率S;

2.电动机拖动的负载特征,工况说明;

3.设备表面颜色;

4.高海拔(>2000m)、高寒(<-25℃=、高温(>+40℃)、盐雾严重污染、高湿度地区的客户应事先说明;

5.若有其它特殊要求(如增加防护等级等),可与我公司协商订货。
