产品介绍



一、概述

MHSS型高压固态软起动柜     MHSS系列高压固态软起动柜(High voltage motor solid starting cabinet)(以下简称软起动柜)是采用新时代理念设计的高压电机软起动柜,主要适用于鼠笼式异步、同步电动机的起动和停止的控制与保护。它采用高质量串联用晶闸管,无级控制输出电压、使电动机平稳地起动和停止。它具有过载、缺相、起动峰值过流等故障保护功能,使用它可减少电动机直接起动引起的电网电压降,使用该产品不影响共网其他设备的正常运行,可减少电动机的冲击电流,冲击电流会造成电动机局部温升过大,降低电动机寿命;可减小直接起动带来的机械冲击,冲击加速所传动机械的磨损;减少电磁干扰,冲击电流会以电磁波的形式干扰电气仪表的正常运行,高压软起动可以起停自如,提高工作效率。MHSS系列高压固态软起动柜核心器件是晶闸管,晶闸管俗称可控硅,因此MHSS系列高压固态软起动柜又称“晶闸管启动柜”、“可控硅起动柜”,它属于高压电动机降压起动方式的产品。

二、型号含义

MHSS系列高压固态软起动

三、 MHSS系列高压固态软起动柜技术参数

三相电源:AC3KV 、6KV 、10KV、15KV±30%
控制电源:AC220V+15%,
频率:50Hz±3%
适用电机:一般鼠笼型异步电动机 ,同步电机

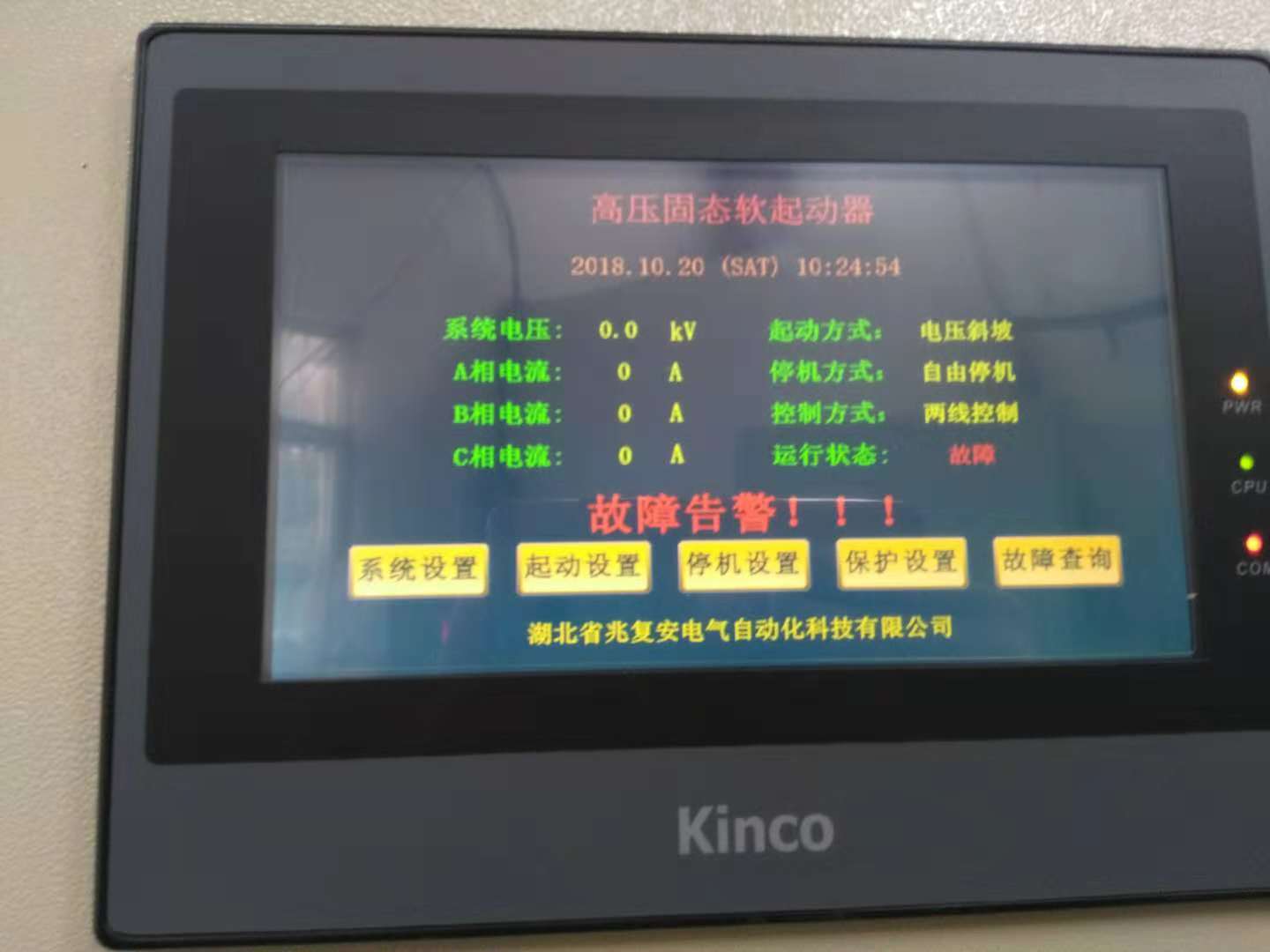

起动频度:可频繁起动,建议每小时起动不超过10次MHSS系列高压固态软起动柜触摸面板
防护等级:IP4X
冷却方式:自然冷却或强迫风冷
安装位置:户内
环境条件:海拨超过1500米,应相应降低容量使用
环境温度:-25~+45°C之间
相应湿度不超过95%(20°C±5°C)
无易燃、易爆、腐蚀性气体,无导电尘埃,室内安装,通风良好,振动小于0.5G

四、使用环境条件

1. 环境温度:0~+40℃(带加热装置-20℃)
MHSS型高压固态软启动柜

2. 相对湿度:≤90%(25℃)
3. 海拔高度:≤1000米
4. 地面倾斜度:≤5º
5. 安装地点无火灾及爆炸危险、无化学腐蚀及剧烈震动
6. 特殊使用条件可在订货时具体协商

五、MHSS系列高压固态软起动柜产品特点

1 多种起动方式
点动、限流起动、电压斜披起动、限流+电压斜披起动、限流+电压斜披起动+突跳起动,根据不同的负载可选择相应的起动参数,达到最佳的起动效果,使得电机起动更加准确、平滑。
2 起动控制
整机设有本地、远程(外部干接点)、DCS、通迅(485接口、Modbus)起停控制功能;
3 软起/直接起动
整机设计了“软起/直接起动”的转换功能,内置旁路接触器具有直接起动的容量,保证生产的连续性。
4 晶闸管的保护
阻容网络吸收动静态均压技术,保证功率器件在高电压下串联的可靠安全运行。
5 强大的抗干扰
采用信号多级处理及隔离技术,具有高抗干扰性的数字式触发器与光纤隔离技术、使得装置的高、低压做到可靠的隔离。
6  模块化设计

MHSS系列高压固态软起动柜内部图

采用高压功率晶闸管,组件式结构、模块化设计,便于安装整机维护。
7  多样化进出线方式
根据用户现场要求可选择下进下出,上进下出,侧进下出,侧进测出的电缆安装方式。
8  通讯接口( 可选功能)
RS-485通讯接口,内嵌标准MODBUS协议,方便组态连接。可与上位机或集中控制中心进行通信。
9  模拟信号输出 ( 可选功能)
整机可提供标准4—20ma信号(压力、温度、流量等)的传输。
10 友好的人机界面
采用LCD液晶中文显示面板,使编程及参数调整更加方便。故障及实时监控更加直观,提高了工作效率。
11 故障记忆
记录15次故障,便于用户查找最近的故障原因。

六、 订货须知

订货时请提供下列资料:
u 上端电源状况
u 电动机型号、额定电压、额定电流、额定功率、额定转速
u 电动机拖动负载类型(风机、水泵等)
u 设备进出线方式
u 设备使用环境
u 若用户有其它要求请与我公司联系
