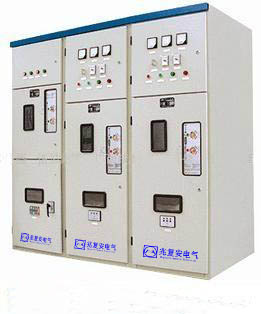

HXGN□- 12系列箱型固定式金属封闭开关柜

产品名称：HXGN□- 12系列箱型固定式金属封闭开关柜

产品类型：开关成套类

浏览次数：次

产品简介： HXGN箱型固定式金属封闭环网开关柜（简称环网柜）适用于三相交流10kV、50Hz的配电系统中，广泛应用于城网农网建设和改造工程、工矿企业、高层建筑和公共设施等，作为环网供电单元和终端

关于产品购买、技术维护等服务，欢迎致电!

电话：0710－2572368

传真：0710－2760018

QQ：2427967001

电话：18271228725@139.COM

产品介绍

一、概述HXGN□- 12箱型固定式金属封闭环网开关柜
        HXGN□- 12箱型固定式金属封闭环网开关柜（简称环网柜）适用于三相交流10kV、50Hz的配电系统中，广泛应用于城网农网建设和改造工程、工矿企业、高层建筑和公共设施等，作为环网供电单元和终端设备，起着电能的分配、控制和电气设备的保护作用。
       所谓“环网柜”就是每个配电支路设一台开关柜（出线开关柜），这台开关柜的母线同时就是环形干线的一部分。就是说，环形干线是由每台出线柜的母线连接起来共同组成的。每台出线柜就叫“环网柜”。实际上单独拿出一台环网柜是看不出“环网”的含义的。这些环网柜的额定电流都不大，因而环网柜的高压开关一般不采用结构复杂的断路器而采取结构简单的带高压熔断器的高压负荷开关。也就是说，环网柜中的高压开关一般是负荷开关。环网柜用负荷开关操作正常电流，而用熔断器切除短路电流，这两者结合起来取代了断路器。当然这只能局限在一定容量内。
        HXGN□- 12箱型固定式金属封闭环网开关柜具有成套性强、体积小、重量轻、寿命长，关合开断能力强、安全可靠、操作维护方便等特点。产品技术性能符合以下标准：
                             DL/T404-91        户内交流高压开关柜订货技术条件
                             GB1985-89         交流高压隔离开关和接地开关
                             GB/T11022-1999    高压开关设备和控制设备标准的共用技术要求
                             GB16926 –1997    交流高压负荷开关----熔断器组合电器
                             DL/T403-91        10～35kV户内高压真空断路器订货技术条件
                             DL/T402-91        10～35kV户内高压真空断路器订货技术条件
                            GB1984-1989       交流高压断路器
                             DL/T486-92        交流高压隔离开关订货技术条件
                              DL/T593-1996      高压开关设备的共用订货技术条件
二、型号含义
HXGN□- 12箱型固定式金属封闭环网开关柜型号说明
三、 正常使用条件HXGN□- 12箱型固定式金属封闭环网柜
1 周围空气温度：–15℃～+40℃；
2海拔高度：1000m及以下；
3湿度条件：日平均值不大于95%，水蒸气压力日平均值不超过2.2kPa；
            月平均值不大于90%，水蒸气压力月平均值不超过1.8kPa。
4地震烈度：不超过8度；
5没有腐蚀性或可燃性气体等明显污染的场所。
注：超出上述正常使用条件时，用户可与本公司协商。
四、技术参数
序号 名称 单位 数据
1 额定电压/最高工作电压 KV 10/12
2 额定电流 A 630
3 主母线电流 进线柜 A 630
出线柜 125
4 额定短时耐受电流 KA 20
5 额定短路持续时间 S 4
6 额定峰值耐受电流 KA 50
7 额定短路关合电流 KA 50
8 额定有功负载开断电流 A 630
9 闭环开断电流 A 630
10 额定电缆充电电流 KA 20
11 接地开关额定短路时耐受电流 KA 20
12 接地开关宝宝短路时持续时间 S 4（2）
13 接地开关额定峰值耐受电流 KA 50
14 接地开关额定短路关合电流 KA 50
15 Lmin额定工频耐受电压 相间、相对地、真空负荷开关断口 KA 42
隔离开关断口 48
16 额定雷电冲击耐受电压 相间、相对地、真空负荷开关断口 KA 75
隔离开关断口 85
17 机构寿命 真空负荷开关 次 10000
接地开关（刀）、隔离开关（刀） 2000
18 交接电流 A 3150
五、 结构特点兆复安HXGN□- 12型环网柜结构图
1 结构性能特点
1.1环网柜采用8MF型材料组装，全构架安装模数孔E=20mm。
1.2环网柜内配FZN21-12D型负荷开关或FZRN21-12D型熔断器组合电器，该型电器带有隔离开关、真空负荷开关、接地开半，且隔离开关及接地开关均有明显断口。
1.3隔离开关、真空负荷开关、接地开关、柜门具有完善可靠的机械联动、联锁装置，能有效防止误操作，并确保安全维护。
1.4可手动、电动操作。
1.5计量柜的柜门、仪表门设有铝封销子。
1.6熔断器组合电器柜、熔管带有撞针。短路情况下，撞针撞击跳闸机构，实现快速开断，能有效保护电器设备。
1.7环网柜采用正面操作，可靠墙安装。
2“五防”闭锁功能。
2.1送电操作：只有当柜体门关闭并锁定，操作接地开关到“打开”位置，才能操作负荷开关至合闸位置。
2.2停电操作：当负荷开关处于隔离位置，才能关合接地开关，接地开关处于合闸位置时，插入绝缘隔板到位，才能打开柜门。
2.3真空灭弧室与隔离刀有可靠的联锁，而隔离刀与接地刀互为联动，并与柜门联锁，绝缘隔板与柜门也有联锁。
六、订货须知
订货时应提供下列资料：
1主电路方案、编号或主电路组合排列图。
2辅助电路电气原理图及控制回路电压。
3开关设备平面布置图。
4如需非标主电路及线路方案，可委托本公司设计、生产。
5其它特殊使用条件。
