JXF系列低压控制配电箱

产品名称:JXF系列低压控制配电箱

产品类型:开关成套类

浏览次数:

产品简介: JXF系列低压控制配电箱的箱体是基业箱,基业箱分户内挂墙式控制箱和户外防护箱,户外防护箱分金属门和透视门两种类型,全部产品用电解钢板折弯而成,表面经过环氧树脂静电喷涂处理。

关于产品购买、技术维护等服务,欢迎致电!

电话:0710-2572368

传真:0710-2760018

QQ:2427967001

电话:18271228725@139.COM

产品介绍

一、概述JXF系列低压控制配电箱

      JXF系列低压控制配电箱的箱体是基业箱,基业箱分户内挂墙式控制箱和户外防护箱,户外防护箱分金属门和透视门两种类型,全部产品用电解钢板折弯而成,表面经过环氧树脂静电喷涂处理,美观耐用。在箱体V型箱上装有密封橡胶条,防止雨水渗入。备有上下进出线孔和安装底板,进出线孔出厂时已加盖密封。门开启大于90度,转动灵活。JXF、JFF型共有41种尺寸规格供客户选用。 通用型防护箱款式灵活多样,可按需要配装成不同电气性能的控制系统,如空调控制箱、机床传动控制箱、水泵控制箱,风机控制箱,按钮箱,电源箱,机旁操作箱,终端配电照明箱,电表箱等等。 本系列箱体并有不同颜色可供选择。如大红色、米黄色、浅黄灰色、电脑色、萍果绿及白色。
      JXF系列低压控制配电箱适用于电压500V以下单相二线、三相三线、三相四线、三相五线系统中的动力、照明、回路作配电控制、监测、计量保护。主要适用于工业和民用建筑、工矿企业、高层大厦、车站、医院、学校、机关、住宅等场所。

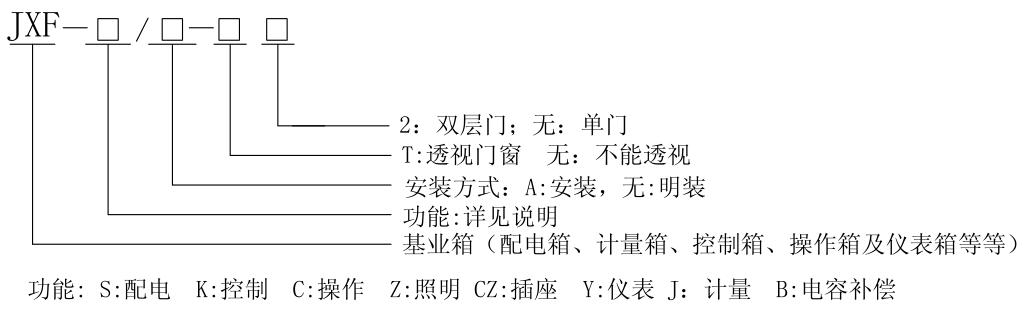

二、型号含义

 JXF系列低压控制配电箱规格注释
三、使用环境条件
1、环境温度上限+40℃,下限-25℃
2、海拔高度不起过10000m
3、空气相对湿度日平均值不大于95%,月平均值不大90%;水蒸气日平均值不大于 月平均值不大于
4、周围空气不受腐蚀或可燃气体、水蒸气等明显污染
5、无经常性的剧烈振动
技术参数
   JXF(户内)挂墙式基业箱箱体分24个常用规格,全部产品用解钢板弯焊接而成,表面经过环氧树脂静电喷涂处,美观耐用。在箱体V型箱上装有密封橡胶条,防止灰尘、雨水渗入,箱体上下两侧备有活动的敲落孔,并已加盖密封,箱体内配有安装底板,可安装电器设备,门开启大于90度转动灵活。JXF系列低压控制箱

型号 外形尺寸
JXF1-3025/14 300×250×140
JXF1-3025/18 300×250×180
JXF1-3030/14 300×300×140
JXF1-3030/20 300×300×200
JXF1-4030/14 400×300×140
JXF1-4030/20 400×300×200
JXF1-5040/14 500×400×140
JXF1-5040/20 500×400×200
JXF1-5040/23 500×400×230
JXF1-6040/14 600×400×140
JXF1-6040/20 600×400×200
JXF1-6040/23 600×400×230
JXF1-6050/14 600×500×140
JXF1-6050/20 600×500×200
JXF1-6050/23 600×500×230
JXF1-7050/16 700×500×160
JXF1-7050/20 700×500×200
JXF1-7050/25 700×500×250
JXF1-8060/20 800×600×200
JXF1-8060/25 800×600×250
JXF1-10080/20 1000×800×200
JXF1-10080/25 1000×800×250
五、产品特点JXF系列低压变频控制箱
     产品分明装(挂墙)和暗装(嵌墙)两种。箱体、箱盖均用冷扎钢板折弯而成,表面采用环氧树脂粉涂料,经静电喷涂处理,暗装箱体渡锌和喷塑两种,面板可选用不锈钢的铁面板,颜色有驼灰色,白色等。箱体采用更改化设计将带电部位安全封闭,打开门盖方可操作开关,箱体上、下面配备进出敲落孔设有安装孔,操作安装方便。
六、订货须知
   订货时应提供以下资料:
   a: 一次原理图
   b: 二次原理图
   c: 箱内需装元件的型号规格和数量
   d: 箱体颜色等要求
   e:可根据用户要求,我公司可为用户定制!
