 MOD型户内低压控制操作台

产品名称: MOD型户内低压控制操作台

产品类型:开关成套类

浏览次数:

产品简介:MOD型户内低压控制操作台是我公司综合低压配电柜GGD、低压动力柜XL、仪表柜、自动化办公桌等柜型的特点,设计出符合人体工程学原理,便于操作、监控及检修的电气自动化成套产品。

关于产品购买、技术维护等服务,欢迎致电!

电话:0710-2572368

传真:0710-2760018

QQ:2427967001

电话:18271228725@139.COM

产品介绍

一、概述MOD型户内低压控制操作台
      MOD型户内低压控制操作台(Operating desk),是我公司综合低压配电柜GGD、低压动力柜XL、仪表柜、自动化办公桌等柜型的特点,设计出符合人体工程学原理,便于
作、监控及检修的电气自动化成套产品。
二、用途
     MOD型户内低压控制操作台适用于发电厂、变电站、厂矿企业等电力用户的交流50HZ/60HZ,额定工作电流至
1250A的配电系统,做为电力、照明及配电设备的能转换、分配与控制监测之用。  MOD型户内低压控制操作台是根据能源部主管上级,广大电力用户及设计部门的要求。本着安全、经济、合理、可靠的原则设计的新型低压配电装置。产品具有分断能力高,动热稳定性好,电气方案简洁、组合方便,系列性、实用性强,结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。
    MOD型户内低压控制操作台符合IEC4
39《低压成套开关设备和控制设备》,GB7251《低压成套开关设备》等标准。
    MOD型户内低压控制操作台完全遵循人体工程学的原理,设计比较新颖,结构合理,操作起来更加的简单方便,整个的设计更加的符合人性化的操作,配上自动化元器件也适用于:生活小区保安室、公安监控室、道路监控室、大厦监控室、街道监控室、黉舍监控室、旅游景区监控室、工厂监控室等。并广泛应用于:工业控制体系、交通、计算机网络、通信、保安、监控、广播电视等行业。这种控制操作台也称为中控台。
三、使用条件
    1、周围空气温度不高于+40℃,不低于-5℃。24H内的平均温度不得高于+35℃。
   2、户内安装使用,使用地点的海拔高度不得超过2000M。

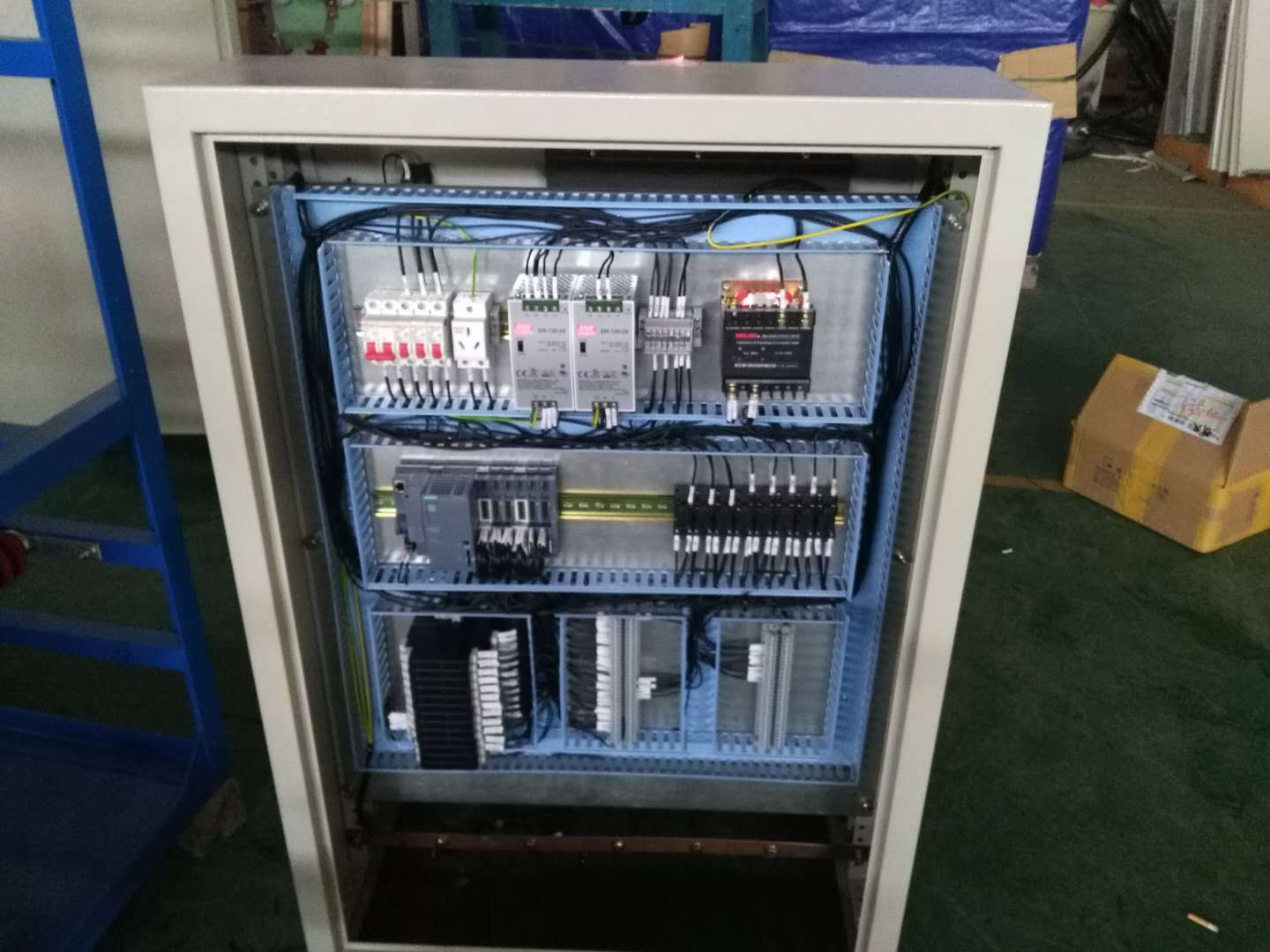

   3、周围空气相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度。(例如+20℃时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响。MOD型户内低压智能控制操作台
   4、设备安装时与垂直面的倾斜度不超过5%。
   5、设备安装在无剧烈震动和冲击的地方,以及不足使电器元件受到腐蚀的场所。
   6、用户有特殊要求时可与制造厂协商解决。
四、电气性能
    1、基本电气参数
    额定工作电压:220/380/660V(±5%)
    额定绝缘电压:690/1140V
    额定频率:50HZ/60HZ
    相数:单相/三相(三相四线/三相五线)
    额定电流(根据设备容量确定):1250A及其以下(见一次系统图)。
    额定短时耐受电流(1s有效值):25/40/50/70/100KA;
工频耐压:2.5KV
冲击耐受电压:8 KV
柜体的防护等级为IP30,用户也可根据使用环境的要求在 IP20~IP40之间选择
 2、型号说明

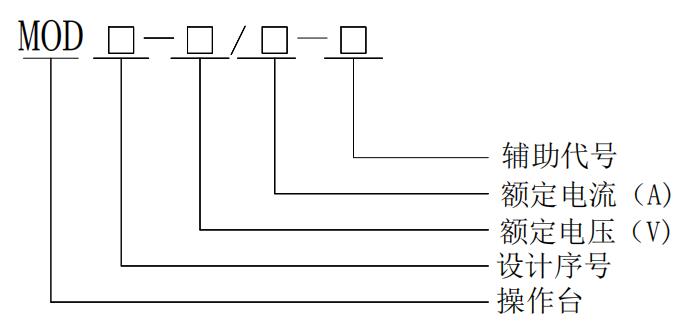

MOD型户内低压控制操作台型号说明

 3、结构特点

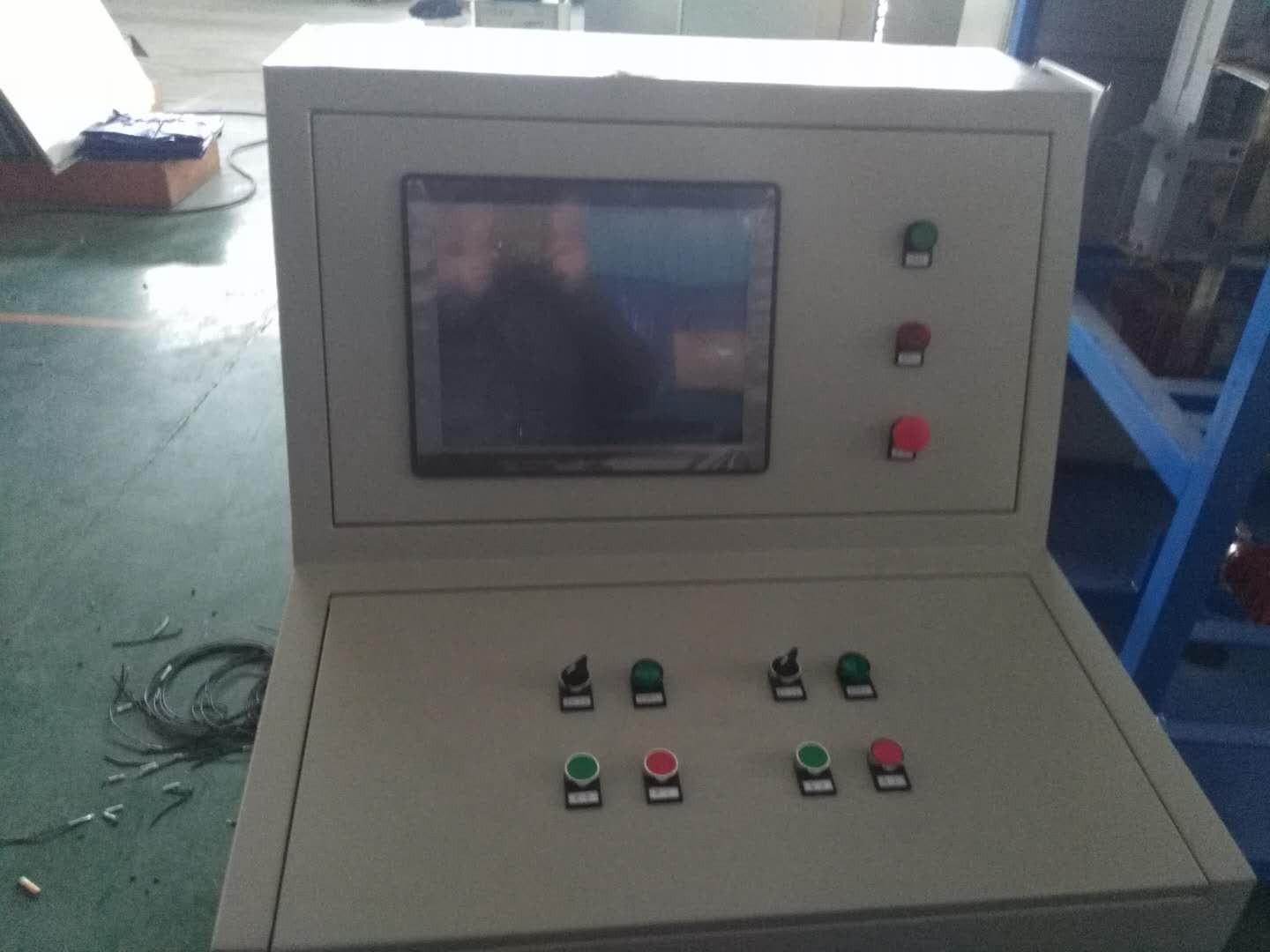

 1、箱体用型钢做框架,门板及恻、后封板均为可拆式,安装板及侧梁可以调节、安装检修灵活、方便、结构紧凑、通用性良好。采用精铸可调门铰,门开启大于135°。箱体内的安装支架在元件安装完之后,可以整体的调节。可根据不同的使用环境来安装和进出线,通用性强,可多台组合使用。MOD型智能触控控制操作台
2、操作台面可向上翻起,配备豪华液压支撑,彰显豪华大气;
3、前门离地25mm,确保开门顺畅和便利;
4、暗铰链,不会突出在门框内和柜中,易于安装和拆卸,外形美观;
5、人性化的结构设计,不但使产品美观、而且非常实用;
6、可根据客户要求进行结构设计。
7、操作台内各单元互相贯通,走线方便。
 五、安装与使用
     产品到达收货地点后,首先应当检查包装是否完整无损,发现问题应及时通知有关部门查找原因。对于不立即安装的产品,应根据正常使用条件的规定,置于适当的场所。
     1、产品安装产品的安装应按柜体尺寸,基础槽钢和螺栓由用户自备,主母线安装时应将搭接面修理平整,处理干净,涂上中性凡士林或采取其他措施,然后用螺栓紧固。
     2、产品在安装完毕后,投入运行前需进行如下项目的检查与试验:
        a、检查柜体棉漆有无脱落,柜内是否干燥、清洁。
      b、电器元件的操作机构是否灵活,不应有卡滞或操作力过磊现象。
      c、主要电器的通断是否可靠、准确,辅助接点的通断是否可靠准确。
      d、仪表指示与互感器的变比及极性是否正确。
      e、辅助接点是否良好,绝缘支撑件、安装件及安装件是否安装牢固可靠。
      f、辅助接点是否符合要求,熔断器的熔芯规格是否正确,继电器的整值是否符合设计要求,动作是否准确。MOD型集控控制操作台
      g、电路的接点是否符合要求。
      h、保护电路系统是否符合电器原理图要求。
       i、用500伏兆欧表测量绝缘电阻值不得低于1兆欧。
     3、使用注意事项
        a、本产品可靠墙安装,单面开门操作,单面开门维修的低压配电柜。产品的维修通道及柜门,必须经考核合格的专业人员方可进入或开启进行操作和维修。
      b、空气断路器,经过多次合、分后,会使主触头局部烧伤和产生碳聚物质,使接触电阻增大,应定期对空气断路器按其使用说明书进行维护和检查。

六、订货须知
        用户定货时应提供如下资料
      产品的全型号(包括主电路方案和辅助电路方案号)
      主电路系统组合顺序图
      辅助电路电气原理图
      柜内元器件清单
其它与产品正常使用条件不符的特殊要求。
