电气成套设备壳体金属材质

作者:admin点击:发布时间:2019-05-21
电气成套设备壳体金属材质
      目前市场上的高低电气成套设备的柜体都使用什么材质?高低电气成套设备生产厂家湖北省兆复安电气来为大家普及一下:
冷轧钢板一、冷轧钢板
      冷轧是以热轧板卷为原料,在常温下在再结晶温度以下进行轧制而成,冷轧钢板说白了是经过冷轧生产的钢板,也称为冷板。冷轧板的厚度一般是0.1--8.0mm之间(本公司使用的优质冷轧钢板厚度为1.5-2.0MM)冷轧板的厚度、宽度是根据各工厂的设备能力和市场需求而决定。因为在常温下轧制,没有氧化铁皮,所以冷轧钢板质量好,尺寸精度高,再加上退火工艺,他的机械性能和工艺性能都非常好,本公司的电气成套设备的门板、侧板部分产品器件安装板就是选用的的优质冷轧钢板。
二、覆铝锌板镀铝锌钢板
      镀铝锌钢板是在钢板表面铝锌合金覆盖理,由55%铝、43.4%锌与1.6%硅在600℃高温下凝固而组成,其整个结构由铝-铁-硅-锌,形成致密的四元结晶体的一种合金镀层钢板。
     镀铝锌钢板具有不少优良的特性:
(1)耐腐蚀性
“镀铝锌钢卷”的耐腐蚀性主要是因为铝,铝的保护功能。当锌受到磨损时,铝便形成一层致密的氧化铝,阻止耐腐蚀性物质进一步的腐蚀内部。
(2)耐热性
铝锌合金钢板具有良好的耐热性,可以承受300多摄氏度的高温,与镀铝钢板的抗高温氧化性很类似,经常应用
烟囱管,烤箱、照明器和日光灯罩。
(3)热反射性
镀铝锌钢板的热反射率很高,是镀锌钢板的两倍 ,人们经常用它来作隔热的材料。
(4)经济性
因为55%AL-Zn的密度比Zn的密度小,所以在重量相同和镀金层厚度相同的情况下, 镀铝锌钢板比镀锌钢板的面积大3%以上。
  我公司的高压开关柜KYN28、KYN61、 HXGN66以及MHSS一体化高压固态起动柜的框架都采用覆铝锌板制作。

三、镀锌钢板   镀锌钢板
       镀锌钢板的最大优点是有很好的耐蚀性、涂漆性、装饰性和良好的成形性。世界各地都在研究怎么扩大涂镀层板的品种、规格,改进镀层工艺从而提高镀层质量,即耐蚀性、抗粉化剥落、涂敷性、焊接性。镀层板的成形性始终是其应用的重要方面,这主要取决于基板性能、镀层工艺及性能和成形工艺条件,通过综合的先进技术相配合才能达到良好的应用效果。今天就简单的为大家介绍这三种开关柜的原材料,目前市场上使用最多最广的还是冷轧钢板,公司的部分低压开关柜安装梁,安装衬条就是采用优质的镀锌钢板。
四、角钢
      角钢俗称角铁、是两边互相垂直成角形的长条钢材。有等边角钢和不等边角钢之分。等边角钢的 两个边宽相等。其规格以边宽×边宽×边厚的毫米数表示。如“∟30×30×3”,即表示边宽为 30毫米、边厚为3毫米的等边角钢。也可用型号表示,型号是边宽的厘米数,如∟3#。型号不表示同一型号中不同边厚的尺寸,因而在合同等单据上将角钢的边宽、边厚尺寸填写齐全,避免单独用型号表示。热轧等边角钢的规格为2#-20#。角钢可按结构的不同需要组成各种不同的受力构件,也可作构件之间的连接件。
我公司的水阻(MHLSMWLS),液阻柜(MHLSMWLS),液态起动柜(MHLS、MWLS),固态起动柜(MHSS、MLSS),电抗启动柜(MHRS)进相器(MP、MVP)、电容柜(MHCC、TBB)等产品壳体框架都是采用50角钢焊接而成;角钢

五、型材
     型材是铁或钢以及具有一定强度和韧性的材料通过轧制、挤出、铸造等工艺制成的具有一定几何形状的物体。这类材料具有的外观尺寸一定,断面呈一定形状,具有一定的力学物理性能。型材既能单独使用也能进一步加工成其他制造品,常用于建筑结构与制造安装。机械工程师可根据设计要求选择型材的具体形状、材质、热处理状态、力学性能等参数,再根据具体的尺寸形状要求将型材进行分割,而后进一步加工或热处理,达到设计的精度要求。型材的材质、规格尺寸等可参照相应的国家标准。
(1)KB“C”型材
KB“C”型材系列是吸收国外ABB公司先进技术,采用25mm模数孔的冷滚弯工艺生产的换代产品,广泛应用于GCK、MNS、断电保护柜及变压器等产品。
兆复安电气低压柜GCK型材兆复安电气低压柜MNS型材
兆复安电气低压柜型材参数
(2)KB“C”型材

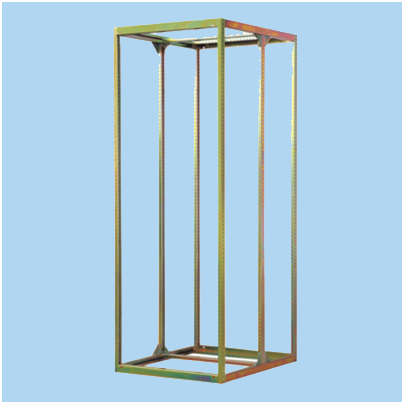

KS(8MF)型材是仿德国西门子公司设计的电气设备柜体结构型材,广泛应用于GGD、GCS、XGB、直流屏、继电保护屏中。
兆复安低压柜GGD配套KS(8MF)型材兆复安低压柜GGD配套KS(8MF)型材

六、不锈钢
        不锈钢(Stainless Steel)是不锈耐酸钢的简称,耐空气、蒸汽、水等弱腐蚀介质或具有不锈性的钢种称为不锈钢;而将耐化学腐蚀介质(酸、碱、盐等化学浸蚀)腐蚀的钢种称为耐酸钢。由于两者在化学成分上的差异而使他们的耐蚀性不同,普通不锈钢一般不耐化学介质腐蚀,而耐酸钢则一般均具有不锈性。“不锈钢”一词不仅仅是单纯指一种不锈钢,而是表示一百多种工业不锈钢,所开发的每种不锈钢都在其特定的应用领域具有良好的性能。成功的关键首先是要弄清用途,然后再确定正确的钢种。和建筑构造应用领域有关的钢种通常只有六种。它们都含有17~22%的铬,较好的钢种还含有镍。添加钼可进一步改善大气腐蚀性,特别是耐含氯化物大气的腐蚀。
     不锈钢指耐空气、蒸汽、水等弱腐蚀介质和酸、碱、盐等化学浸蚀性介质腐蚀的钢,又称不锈耐酸钢。实际应用中,常将耐弱腐蚀介质腐蚀的钢称为不锈钢,而将耐化学介质腐蚀的钢称为耐酸钢。由于两者在化学成分上的差异,前者不一定耐化学介质腐蚀,而后者则一般均具有不锈性。不锈钢的耐蚀性取决于钢中所含的合金元素。
     不锈钢按成分可分为Cr系(400系列)、Cr-Ni系(300系列)、Cr-Mn-Ni(200系列)、耐热铬合金钢(500系列)及析出硬化系(600系列)。
200系列:铬-锰-镍
201,202等:以锰代镍,耐腐蚀性比较差,国内广泛用作300系列的廉价替代品
300系列:铬-镍 奥氏体不锈钢
301:延展性好,用于成型产品。也可通过机械加工使其迅速硬化。焊接性好。抗磨性和疲劳强度优于304不锈钢。
302:耐腐蚀性同304,由于含碳相对要高因而强度更好。
303:通过添加少量的硫、磷使其较304更易切削加工。
304:通用型号;即18/8不锈钢。产品如:耐蚀容器、餐具、家俱、栏杆、医疗器材。标准成分是 18 % 铬加 8 % 镍。为无磁性、无法借由热处理方法来改变其金相组织结构的不锈钢。GB牌号为0Cr18Ni9。
304 L:与 304 相同特性,但低碳故更耐蚀、易热处理,但机械性较差 适用焊接及不易热处理之产品。
304 N:与 304 相同特性,是一种含氮的不锈钢,加氮是为了提高钢的强度。
309:较之304有更好的耐温性,耐温高达980℃。
309 S:具多量铬、镍,故耐热、抗氧化性佳,产品如:热交换器、锅炉零组件、喷射引擎。
310:高温耐氧化性能优秀,最高使用温度1200℃。
316:继304之后,第二个得到最广泛应用的钢种,主要用于食品工业、钟表饰品、制药行业和外科手术器材,添加钼元素使其获得一种抗腐蚀的特殊结构。由于较之304其具有更好的抗氯化物腐蚀能力因而也作“船用钢”来使用。SS316则通常用于核燃料回收装置。18/10级不锈钢通常也符合这个应用级别。
316 L:低碳故更耐蚀、易热处理,产品如:化学加工设备、核能发电机、冷冻剂储糟。
321:除了因为添加了钛元素降低了材料焊缝锈蚀的风险之外,其他性能类似304。
347:添加安定化元素铌,适于焊接 航空器具零件及化学设备。
400系列:铁素体和马氏体不锈钢,无锰,一定程度上可替代304不锈钢
408:耐热性好,弱抗腐蚀性,11%的Cr,8%的Ni。
409:最廉价的型号(英美),通常用作汽车排气管,属铁素体不锈钢(铬钢)。
410:马氏体(高强度铬钢),耐磨性好,抗腐蚀性较差。
416:添加了硫改善了材料的加工性能。
420:“刃具级”马氏体钢,类似布氏高铬钢这种最早的不锈钢。也用于外科手术刀具,可以做的非常光亮。
430:铁素体不锈钢,装饰用,例如用于汽车饰品。良好的成型性,但耐温性和抗腐蚀性要差。
440:高强度刃具钢,含碳稍高,经过适当的热处理后可以获得较高屈服强度,硬度可以达到58HRC,属于最硬的不锈钢之列。最常见的应用例子就是“剃须刀片”。常用型号有 三种:440A、440B、440C,另外还有440F(易加工型)。
500系列:耐热铬合金钢。
600系列:马氏体沉淀硬化不锈钢。

          我公司低压配电柜(XL)、配电箱(JXF)、综合箱(JP)等不锈钢柜壳产品主要采用304不休钢,一些要求不高的场合也可以使用201
兆复安配电柜地脚槽钢
七、槽钢
     槽钢是截面为凹槽形的长条钢材,属建造用和机械用碳素结构钢,是复杂断面的型钢钢材,其断面形状为凹槽形。

在我公司产品中主要作为产品底座来使用,如箱式变电站(YB)的底座就是采用槽钢焊接的。
