MATS系列低压智能型双电源自动切换柜

产品名称:MATS系列低压智能型双电源自动切换柜

产品类型:开关成套类

浏览次数:

产品简介:MATS系列低压智能型双电源自动切换柜(以下简称MATS)专门为两路电源与负载间切换的控制而设计,按照转换开关容量大小的不同,其核心部件都是四极自动电源转换开关。

关于产品购买、技术维护等服务,欢迎致电!

电话:0710-2572368

传真:0710-2760018

QQ:2427967001

电话:18271228725@139.COM

产品介绍

一概述

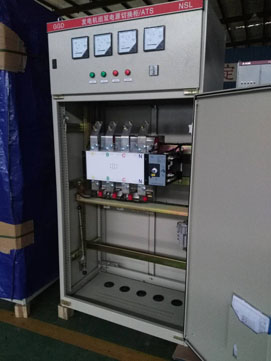

MATS系列低压智能型双电源自动切换柜
    兆复安公司为用户配置的MATS系列低压智能型双电源自动切换柜柜内的转换开关,均为全国知名品牌。MATS系列低压智能型双电源自动切换柜(以下简称MATS)专门为两路电源与负载间切换的控制而设计,按照转换开关容量大小的不同,MATS柜体可分为壁挂式(20A-125A)和普通式(160A以上),其核心部件都是四极自动电源转换开关。我司生产的MATS控制柜具有体积小,面板操作简单,使用非常方便等特点。通常与柴油发电机组配套使用。
MATS系列低压智能型双电源自动切换柜由以下部分器件组成:
A. 核心部件:双电源自动转换开关
B. 控制用继电器(中间继电器和时间继电器)。
C. 自启动电路、联锁电路和快熔保护电路。
D. 手动操作部件和面板信号指示灯及其外围电路。

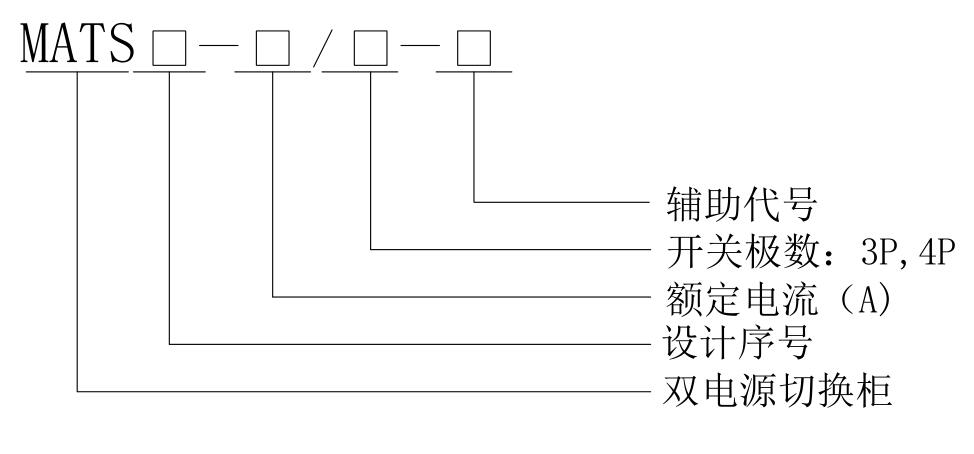

三 型号说明
MATS系列低压智能型双电源自动切换柜规格说明

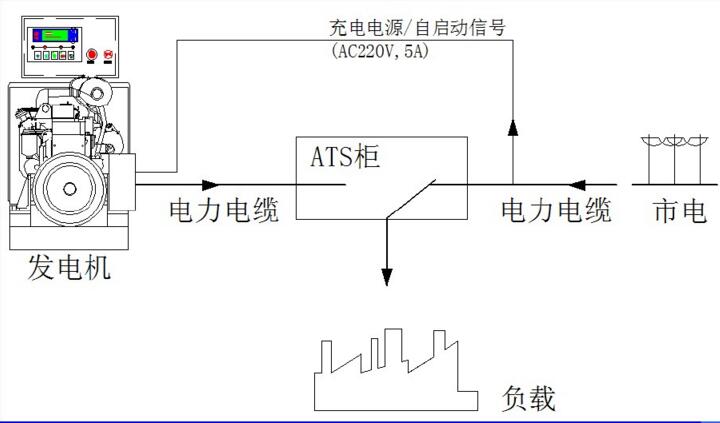

MATS系列低压智能型双电源自动切换柜工作系统示意图

四 功能简介
MATS系列低压智能型双电源自动切换柜的主要功能:
A.  MATS的基本功能是:当市电故障时,MATS经过0-10秒延时自动把负载切换至发电端;当市电恢复后,MATS又经过0-10秒延时自动把负载切换至市电端,发电机组经过冷却延时后自动停机。
B.   MATS柜的切换延时,保证了切换前机组电源或市电电源各项电参数的稳定性。
C.  MATS控制柜具有手动和自动切换电源的功能。
D.  MATS具有市电优先的功能,也就是说即使在发电机组供电状态,在此期间任何时候,只要市电恢复正常,立刻切换至市电供电。
E.   MATS能够检测到市电故障信号,当市电故障时,能及时给发电机组的自启动端提供一个控制信号,让机组自启动,准备供电。
F.   MATS具有机械联锁和电气联锁,确保切换的准确和安全;同时MATS具有缺相保护的功能。
G.  MATS + MCCB 可使MATS柜增加短路、过载保护功能。
五 技术参数

MATS系列低压智能型双电源自动切换柜的主要技术参数见下表:
项目 数据
电源输入 市电和发电(2路) 三相四线制
电源输出 供给负载(1路) 三相四线制
控制电路电源 AC220/230V
两路转换时间 ≤0.6秒
切换延时 0-10秒 连续可调
柜体能耗 启动:约350W
正常:约70W
工作环境 温度:-10℃—50℃  湿度0%-90%(无凝结)

六 电气控制箱的操作
MATS系列低压智能型双电源自动切换柜电源的切换
6.1手动操作:

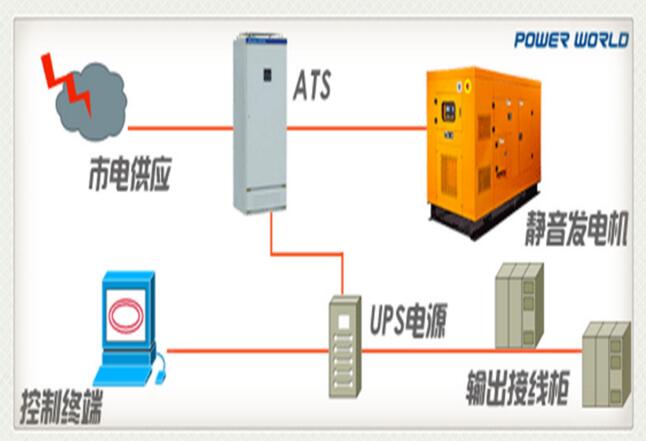

MATS系列低压智能型双电源自动切换柜切换接线示意图

将选择开关置于“手动(MAN)”档。当市电产生故障时,用手按下机组合闸按钮,负载切换至发电端,此时机组开始供电;当市电恢复正常时,用手按下市电合闸按钮,负载切换至市电端,此时市电开始供电。当需要检修线路时,可将选择开关置于“OFF”档位时,可让MATS处于分闸状态。
在解锁状态时, MATS柜也可通过手动操作杆进行档位转换操作。
6.2 自动操作:
将选择开关置于“自动(AUTO)”档。 在市电出现故障时,市电继电器立即向发电机组控制器提供自启动信号,自动启动发电机组,经过0-10秒的延时,机组发电
电压正常后,自动切换开关动作,将负载切换到发电机组上;市电恢复正常后,再经过0-10秒的延时,等电网电压稳定后,自动切换开关动作,将负载切换到市电上,同时停止自启动信号输出,发电机组自动冷却后停机。

七  安全、维护与保养
警告!!
所有的操作中必须牢记两个安全:人身安全及设备和财产的安全。
7.1 安全操作规程
A.    电气柜只有在断电或机组停止运行的情况下才能检修和维护。
B.    所有可以锁定的控制屏,机组运行时应该锁定,钥匙由专人掌管,不要将钥匙留在锁孔中。
C.    电气柜外壳必须可靠接地。
D.   操作员在工作中连接或断开电路的任何一部分都必须使用绝缘工具。
E.     控制柜内的所有电气接点必须保证接触良好,否则,有可能烧坏电气元件。
F.     电气控制柜应保持干燥,防止机组冷却水渗漏到电气元件上,导致漏电,发生触电危险。
G.   MATS系列低压智能型双电源自动切换柜的操作人员必须是经过岗前培训,对柴油发电机组的运行有一定实际经验的人员。
H.     操作人员应该按照操作说明书和安全操作规程进行操作。
7.2 维护与保养
    保养分为:日保养、周保养、月保养、半年保养和年保养,这里只对相关电气部分保养进行简要说明。
1.    应定期紧固电气系统螺钉,以便防止机组长时间运行震动而导致螺钉松动,电路接触不良,甚至导致电路直接开路。MATS系列低压双电源自动转换柜
2.    定期对电气系统除尘并保持其环境干燥。
3.    MATS系列低压智能型双电源自动切换柜切勿在受潮和有灰尘的场所存放。
4.    用户可以根据自己的实际情况制订MATS柜的《日常保养制度》和《年度保修计划》。
八  故障及处理
8.1 机组一般常见电气故障及处理

故障类别 可能原因分析 故障处理
MATS不切换 1.快速熔断器熔断 更换快速熔断器
2.缺相或电压不稳定 检查电路使之恢复正常
3.控制线路脱落或松动 紧固线头并使其接触良好
4.时间继电器老化失效 更换延时继电器
5.中间继电器故障 检查或更换中间继电器
8.2  其它故障处理
当用户遇到MATS系列低压智能型双电源自动切换柜的故障时,通过参考说明书和图纸不能解决的问题应向制造商咨询或请其售后维修

九 维修服务
凡是购得公司产品的用户,均可享受优质的售后服务。保修期间,可获得免费的维修服务。用户应严格按照操作规程操作机组,凡是不按照说明书操作或安全规程操作造成的重大损失,即使在保修期间,供应商也不承担损失。用户在使用过程中遇到困难时应向供应商咨询。在保修期外的维修服务,供应商只向用户收取少量的材料费。
警告:本公司资料的所有解释权归公司所有,若有技术或技术资料的更改,恕不另行通知!
