MHE系列进相器转子电流检测霍尔传感器

产品名称:MHE系列进相器转子电流检测霍尔传感器

产品类型:电气配件

浏览次数:

产品简介: MHE系列电流霍尔传感器是进相器采样绕线电机转子电流信号,是进相器不可缺少重要配件,我公司可以为你长期提供静止式无环流进相机维修配件。

关于产品购买、技术维护等服务,欢迎致电!

电话:0710-2572368

传真:0710-2760018

QQ:2427967001

电话:18271228725@139.COM

产品介绍

.概述

 霍尔电流传感器可以分为很多种,如果按照原理可以分为开环霍尔电流传感器(Open Loop Hall Effect)和闭环霍尔电流传感器(Close Loop Hall Effect)。基于开环原理的电流传感器结构简单,可靠性好,过载能力强,体积较小,但也有很多缺点,如温度影响大,精度低,反应时间不够快,频带宽度窄等。而闭环霍尔电流传感器等特点是精度高,响应快,频带宽,但同时也有缺点,即过载能力差,体积较大,工艺比较复杂,同时价格也偏高。

1原理图如下:

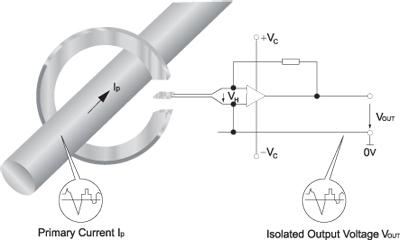

 开环原理霍尔电流传感器示意图

                                          开环原理霍尔电流传感器示意图
闭环原理霍尔电流传感器示意图

                                           闭环原理霍尔电流传感器示意图



二、 霍尔电流传感器的工作原理

   霍尔电流传感器可以测量各种类型的电流,从直流电到几十千赫兹的交流电,其所依据的工作原理主要是霍尔效应原理。

2.1   电流传感器的输出信号霍尔补偿原理

   当原边导线经过电流传感器时, 原边电流IP会产生磁力线,原边磁力线集中在磁芯气隙周围,内置在磁芯气隙中的霍尔电片可产生和原边磁力线成正比的,大小仅为几毫伏的感应电压,通过后续电子电路可把这个微小的信号转变成副边电流IS,并存在以下关系式:   IS*NS= IP*NP。 其中,IS—副边电流;IP—原边电流;NP—原边线圈匝 数;NS—副边圈匝数;NP / NS—匝数比,一般取NP=1

   电流传感器的输出信号是副边电流IS, 它与输入信号 (原边电流IP)成正比,IS 一般小,只有10~400mA。如果输出电流经过测量电阻RM,则可以得到一个与原边电流成正比的大小为几伏的电压输出信号。

2.2   电流传感器供电电压VA

       VA指电流传感器的供电电压, 它必须在传感器所规定的范围内。超过此范围,传感器不能正常工作或可靠性降低。另外,传感器的供电电压VA又分为正极供电电压VA+和负极

供电电压 VA-。要注意单相供电的传感器,其供电电压 VAmin是双相供电电压VAmin 2倍, 所以其测量范围要高于双相供电的传感器。

2.3   测量范围Ipmax

  测量范围指电流传感器可测量的最大电流值,测量范围一般高于标准额定值I 。

霍尔电流传感器以测量各种类型的电流,从直流电到几十千赫兹的交流电,其所依据的工作原理主要是霍尔效应原理。它有两种工作方式,即磁平衡式和直式。霍尔电流传感器一般由原边电路、聚磁环、霍尔器件、(次级线圈)和放大电路等组成。

  直放式电流传感器(开环式):当电流通过一根长导线时,在导线周围将产生一磁场,这一磁场的大小与流过导线的电流成正比,它可以通过磁芯聚集感应到霍尔器件上并使其有一信号输出。这一信号经信号放大器放大后  直接输出,一般的额定输出标定为4V。

  磁平衡式电流传感器(闭环式):磁平衡式电流传感器也称补偿式传感器,即主回路被测电流Ip在聚磁环处所产生的磁场通过一个次级线圈,电流所产生的磁场进行补偿,从而使霍尔器件处于检测零磁通的工作状态。当原边导线经过电流传感器时,原边电流IP会产生磁力线,原边磁力线集中在磁芯气隙周围,内置在磁芯气隙中的霍尔电片可产生和原边磁力线成正比的,大小仅为几毫伏的感应电压,通过后续电子电路可把这个微小的信号转变成副边电流IS,并存在以下关系式: IS* NS= IP*NP。(其中,IS—副边电流;IP—原边电流;NP—原边线圈匝数;NS—副边线圈匝数;NP/NS—匝数比,一般取NP=1。)

  磁平衡式电流传感器的具体工作过程为:当主回路有一电流通过时,在导线上产生的磁场被聚磁环聚集并感应到霍尔器件上, 所产生的信号输出用于驱动相应的功率管并使其导通,从而获得一个补偿电流Is。 这一电流再通过多匝绕组产生磁场 ,该磁场与被测电流产生的磁场正好相反,因而补偿了原来的磁场, 使霍尔器件的输出逐渐减小。当与Ip与匝数相乘所产生的磁场相等时,Is不再增加,这时的霍尔器件起指示零磁通的作用 ,此时可以通过Is来平衡。被测电流的任何变化都会破坏这一平衡。 一旦磁场失去平衡,霍尔器件就有信号输出。经功率放大后,立即就有相应的电流流过次级绕组以对失衡的磁场进行补偿。从磁场失衡到再次平衡,所需的时间理论上不到1μs,这是一个动态平衡的过程。

   MHE系列电流霍尔传感器是进相器采样绕线电机转子电流信号,是进相器不可缺少重要配件,我公司可以为你长期提供静止式无环流进相机维修配件。
三、 霍尔电流传感器号说明
MHE型霍尔电流传感器型号说明

四、 霍尔电流传感器外形尺寸

1、MHE1-400-40外形尺寸
MHE1-400-400外形尺寸MHE1-400-40

2、MHE2-600-50外形尺寸
MHE2-600-50外形尺寸MHE2-600-50

3、MHE3-8001000-60外形尺寸
MHE3-800(1000)-60外形尺寸MHE3-800(1000)-60

4、MHE4-1500-80外形尺寸
MHE4-1500-80外形尺寸MHE4-1500-80外形尺寸

5MHE5-2000-100外形尺寸

MHE5-2000-100外形尺寸MHE5-2000-100外形尺寸
