MIC-2100型高压开关柜智能操控装置

产品名称:MIC-2100型高压开关柜智能操控装置

产品类型:电气配件

浏览次数:

产品简介:MIC-2100型高压开关柜智能操控装置,功能强大、用于0.4KV-35kV 户内开关柜,取代现有的一次回路模拟图、温湿度控制器,高压带电闭锁装置,全功能语音防误提示和告警,配有合闸、分闸、储能

关于产品购买、技术维护等服务,欢迎致电!

电话:0710-2572368

传真:0710-2760018

QQ:2427967001

电话:18271228725@139.COM

产品介绍

一、概述

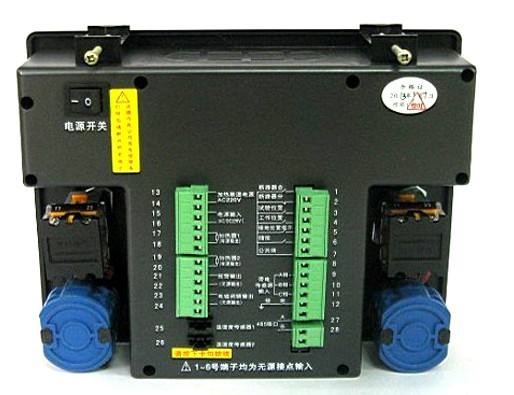

      MIC-2100型高压开关柜智能操控装置,功能强大、用于0.4KV-35kV 户内开关柜,取代现有的一次回路模拟图、温湿度控制器,高压带电闭锁装置,全功能语音防误提示和告警,配有合闸、分闸、储能、远方/就地、照明开关。高亮度LED显示器,显示当前温度、湿度值。可选RS485通讯接口,通讯协议为MODBUS通讯协议。适用于中置柜、手车柜、固定柜、环网柜等多种配电柜。同时本装置外观精致,美观、简化、美化了开关柜面板,有效地提升开关柜品质。 MIC-2100型高压开关柜智能操控装置
二、技术指标
    工作电源::AC85~265V/DC110~300V
    工作环境温度:-20℃~+70℃
    工作环境湿度:≤95%RH
    温度测量范围:-20℃~+80℃
    湿度测量范围:20%-99%RH
    加热输出口:有源输出
    报警输出口:无源输出
    闭锁输出口:无源输出
    介质强度:≥AC2000V
    绝缘性能:≥100MΩ
    温度精度:≤±1℃
   湿度精度:≤±2%RH
   动态闪烁频率:1次/秒
   RS485通讯距离:≤1200米
   开关量输入端子和LED数码显示关联关系:动态配置
   抗电磁干扰性能:符合IEC255-22的标准规定
三、模拟显示部分与功能(注:此面膜图为常规面膜图、具体面膜图以实物为准)
 MIC-2100型高压开关柜智能操控装置面板
01断路器合指示                     10加热2指示
 02断路器分指示                     11加热1指示
03(1)、03(2)工作位置指示         12数码管显示
04(1)、04(2)试验位置指示         13操作按键
05接地开关合指示                   14照明开关
06接地开关分指示                   15就地/远方转换
07储能指示                         16储能开关
08带电显示及闭锁                   17分/合闸转换开关 MIC-2100型高压开关柜智能操控装置
09过热指示
3.1、断路器状态显示
断路器合闸并且分闸回路完好时,红色01模拟条发光;
断路器分闸并且合闸回路完好时,绿色02模拟条发光。
3.2、手车位置显示
无源触点输入,工作位置触点闭合时,红色03①、03②垂直模拟条发光,显示断路器位于工作位置。
试验位置触点闭合时,绿色04①、04②水平模拟条发光,显示断路器位于试验位置。
手车位于试验位置与工作位置之间时,发光条03①、03②和04①、04②同时闪烁。
手车移出开关柜时,红色03①、03②和绿色04①、04②发光条均不发光,表示手车已断电。
3.3、接地开关位置显示
无源触点输入闭合,红色05 垂直模拟条发光,显示接地开关合闸;
无源触点输入断开,绿色06 斜向模拟条发光,显示接地开关分闸。
3.4、弹簧储能显示
无源触点闭合,黄色07 指示灯发光,显示断路器已储能。
3.5、带电显示及闭锁功能
1、LED启辉电压(kV):三相同时带电,额定相电压×(0.15~0.65)。
2、闭锁启控电压(kV):三相同时带电,额定相电压 ×0.65。
3、当三相同时不带电时,闭锁解除灯亮,启动电磁锁动作。
四、安装方式
 MIC-2100型高压开关柜智能操控装置安装尺寸
嵌入式安装      外形尺寸:230mm×178mm×71mm      开孔尺寸:220mm×165mm
五、电气接线图(此图为常规端子图、具体端子图以实物为准)
 MIC-2100型高压开关柜智能操控装置接线图
六、运输与贮存
产品运输和拆封不应受到剧烈冲击,应根据GB/T15464《仪器仪表包装通用技术条件》的规定运输和储存。保存产品应在原包装内,保存的地方环境温度为-40℃~+70℃,相对湿度不超过85%,空气中无腐蚀性气体。产品在仓库里保存,应放在台架上,叠放高度不超过2箱,拆箱后,单只包装的产品叠放高度不超过3只。
七、保修期限及订货说明
产品自出厂之日起十二个月内,在用户遵守说明书规定要求进行操作和使用时(除去人为的破坏和操作失误以外造成的损坏)发现产品有功能、外观缺陷和不符合各项技术指标时,制造厂给予免费修理或更换。订货时,请详细写明所需型号及功能要求等相关内容,以便能为您提供更精确之产品。
